Verkauft

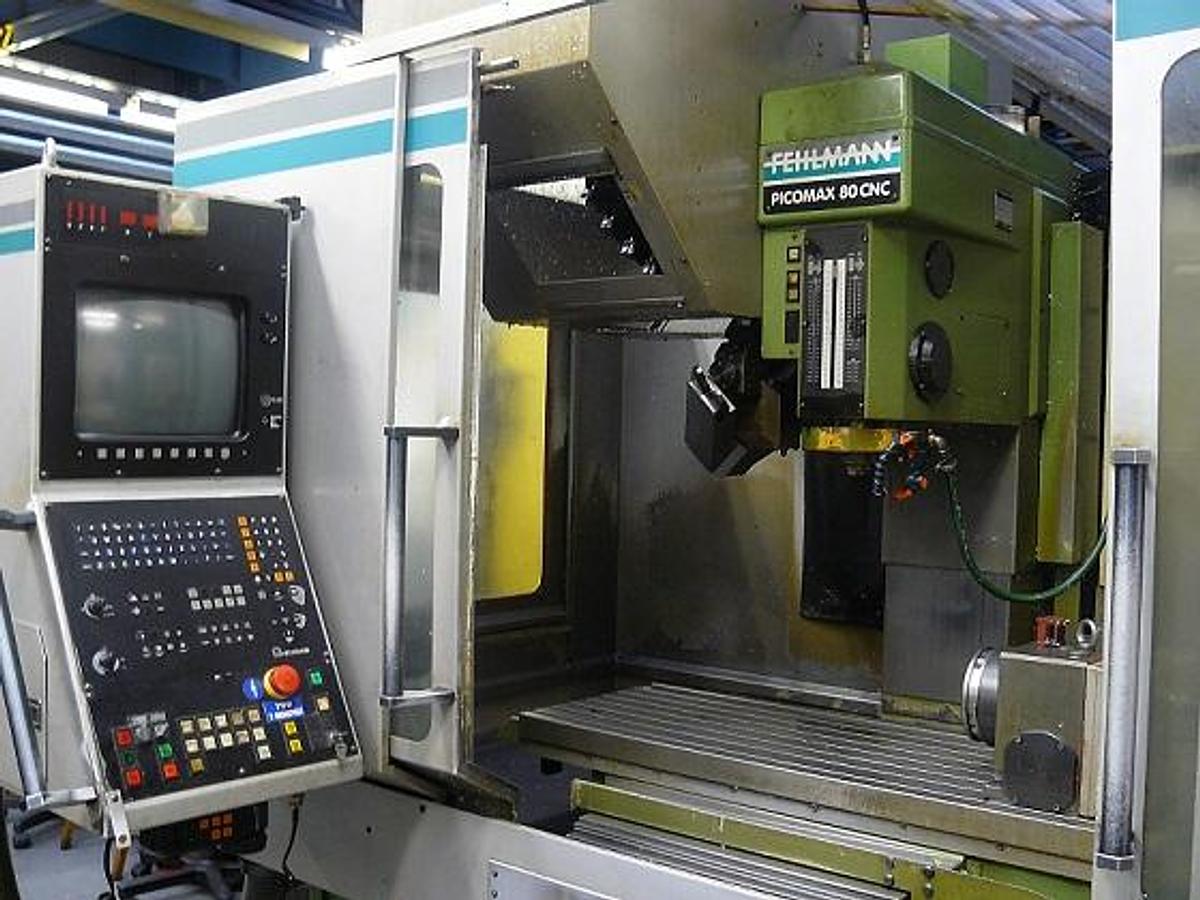

FEHLMANN PICOMAX 80 CNC2/3W
Standort:Brno, Czech Republic
Beschreibung
Verfahrwege:
Verfahrweg längs : X-Achse : 700 mm
Verfahrweg quer : Y-Achse : 315 mm
Pinolenhub : Z-Achse : 178 mm

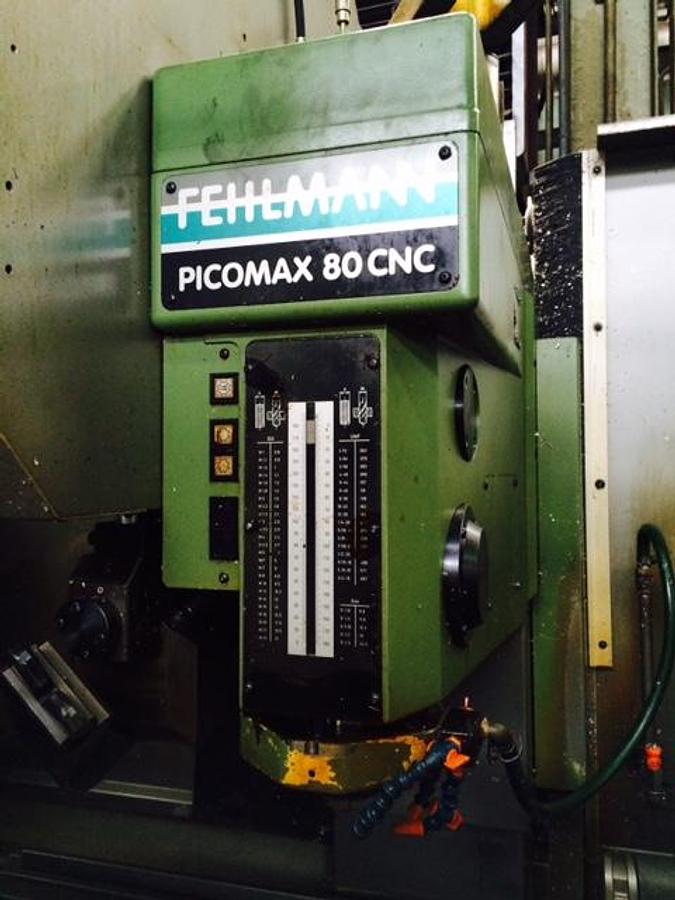

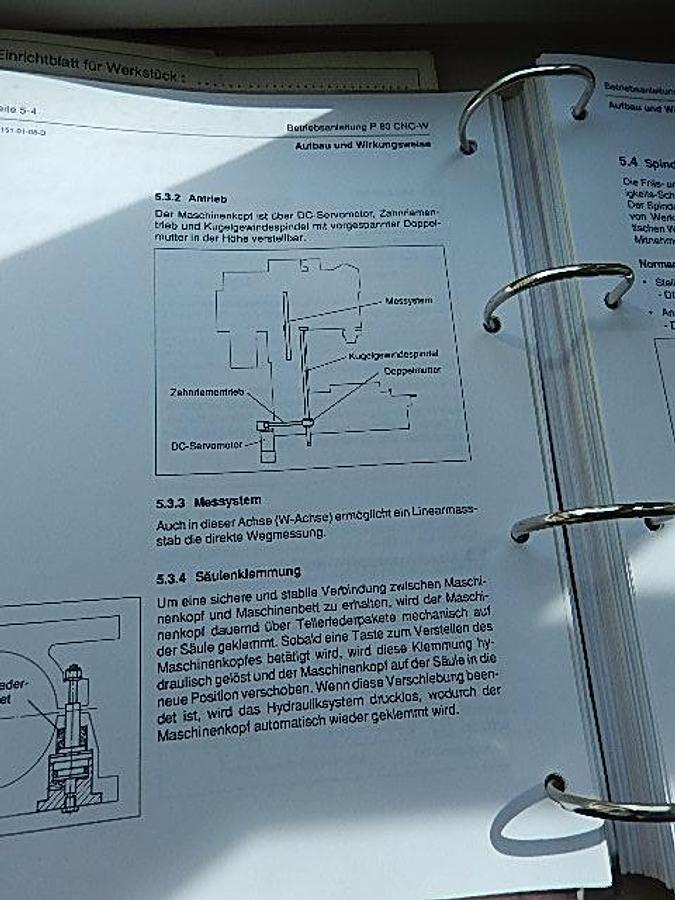

Verfahrweg Maschinenkopf : W-Achse: 495 mm
Vorschübe Eilgänge :
Geschwindigkeiten :
Vorschubkräfte :
X und Y-Achse 4800 N
Eilgänge:

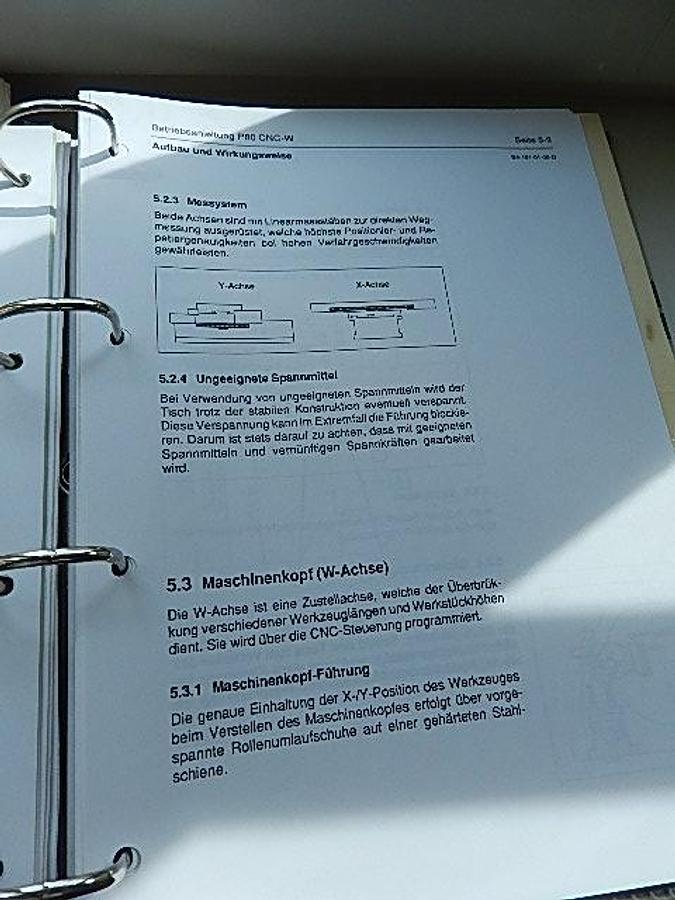

Wegmesssystem :
Direktes Messsystem über Linearmassstab Achse X/Y/W
Indirektes Messsystem über Drehgeber Achse Z
Auflösung :
Auflösung in X-Y-Z und W-Achse 0.001 mm
Arbeitsspindel :
Drehzahlbereich 50-9200 min/-1
Zerspanleistung:

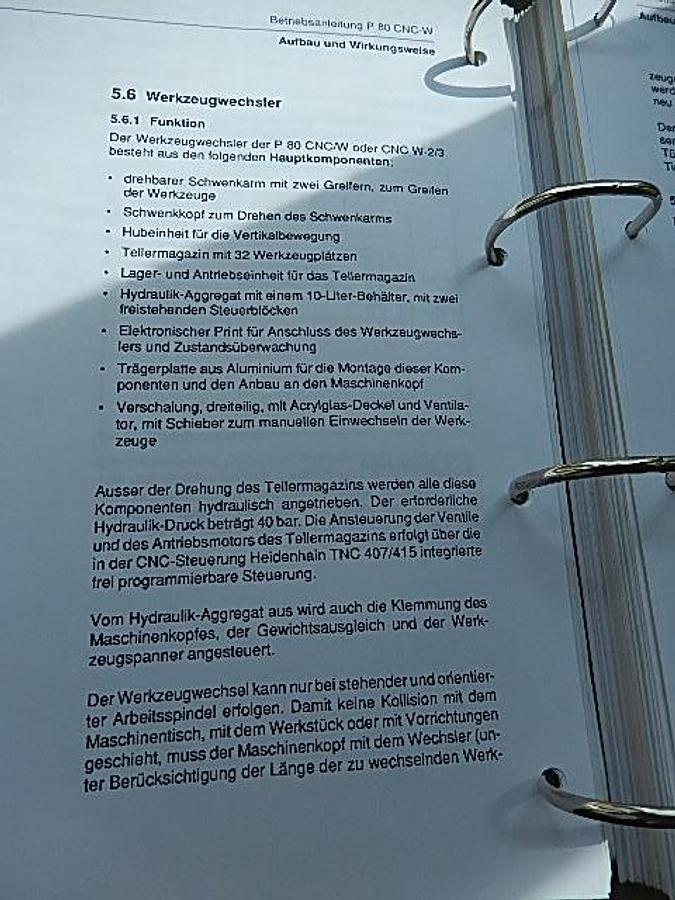

Werkzeug-Wechsler:
Elektr.Anschlüsse :
Werkzeugwechsler funktioniert nicht
Spezifikationen
| Hersteller | FEHLMANN |
| Modell | PICOMAX 80 CNC2/3W |
| Jahr | 1995 |
| Zustand | Gebraucht |
| Lagernummer | 1847 |

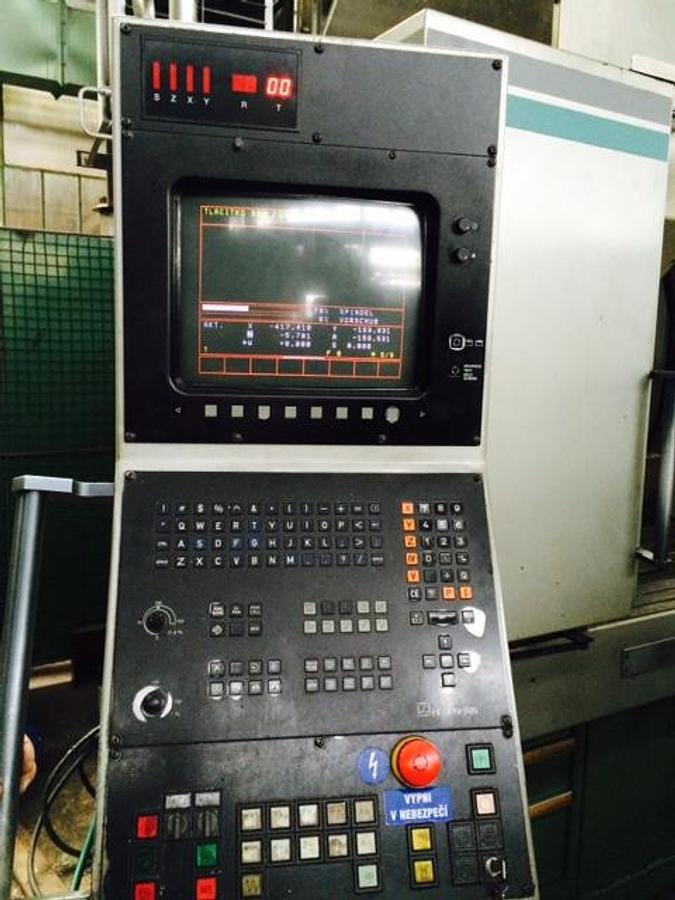

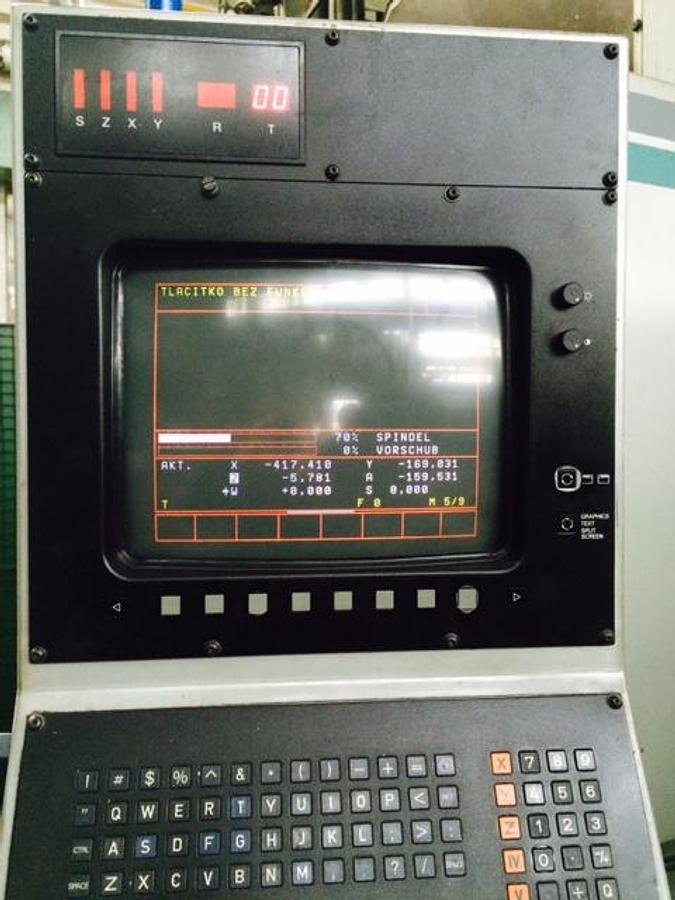

| Steuerungssystem | HEIDENHAIN TNC 407( 415) |

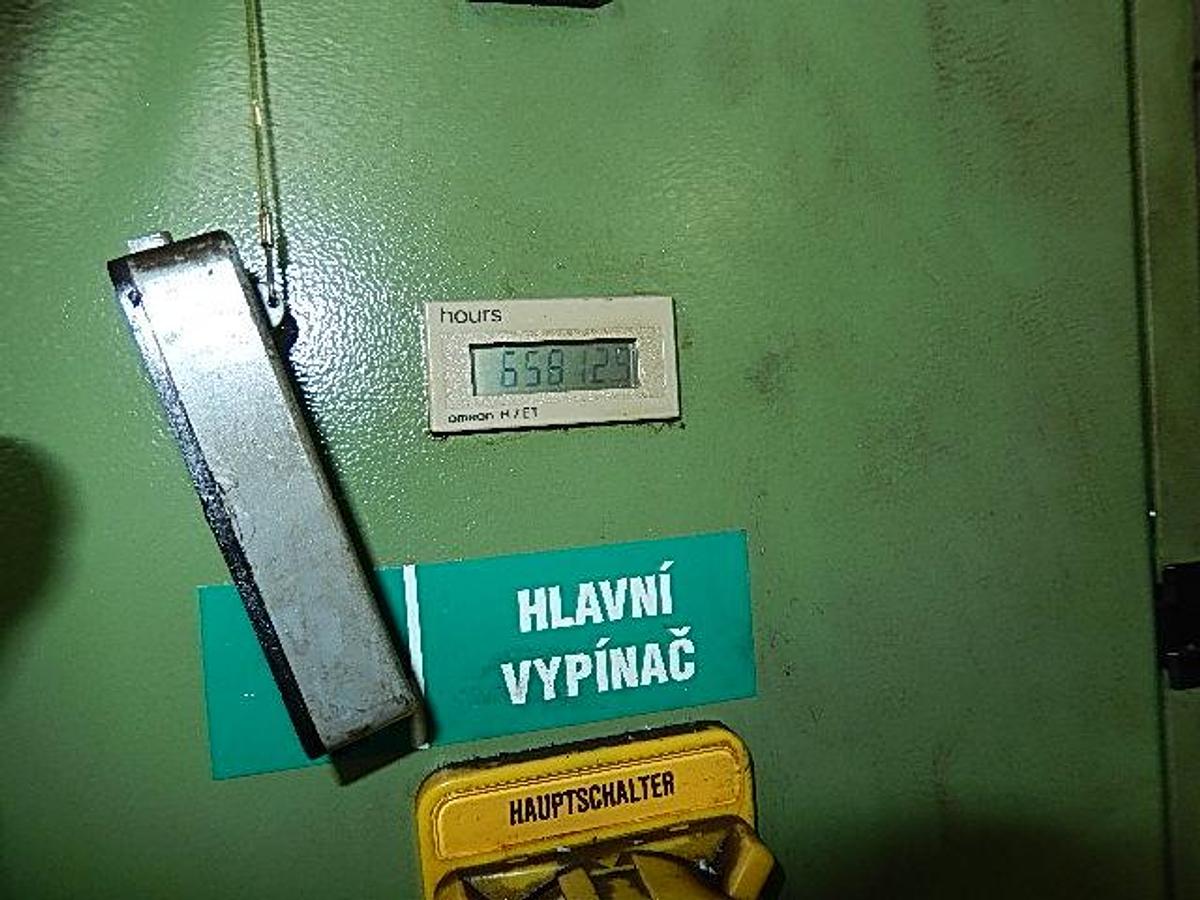

| Betriebsstunden | 65812 |
| Anzahl der Achsen | 4 |
| X-und Y-Achse | 9 m/min |
| Z-Achse | 4 m/min |
| W-Achse | 1-4500 mm/min |
| Drehzahlbereich bis | 9200 U/min |

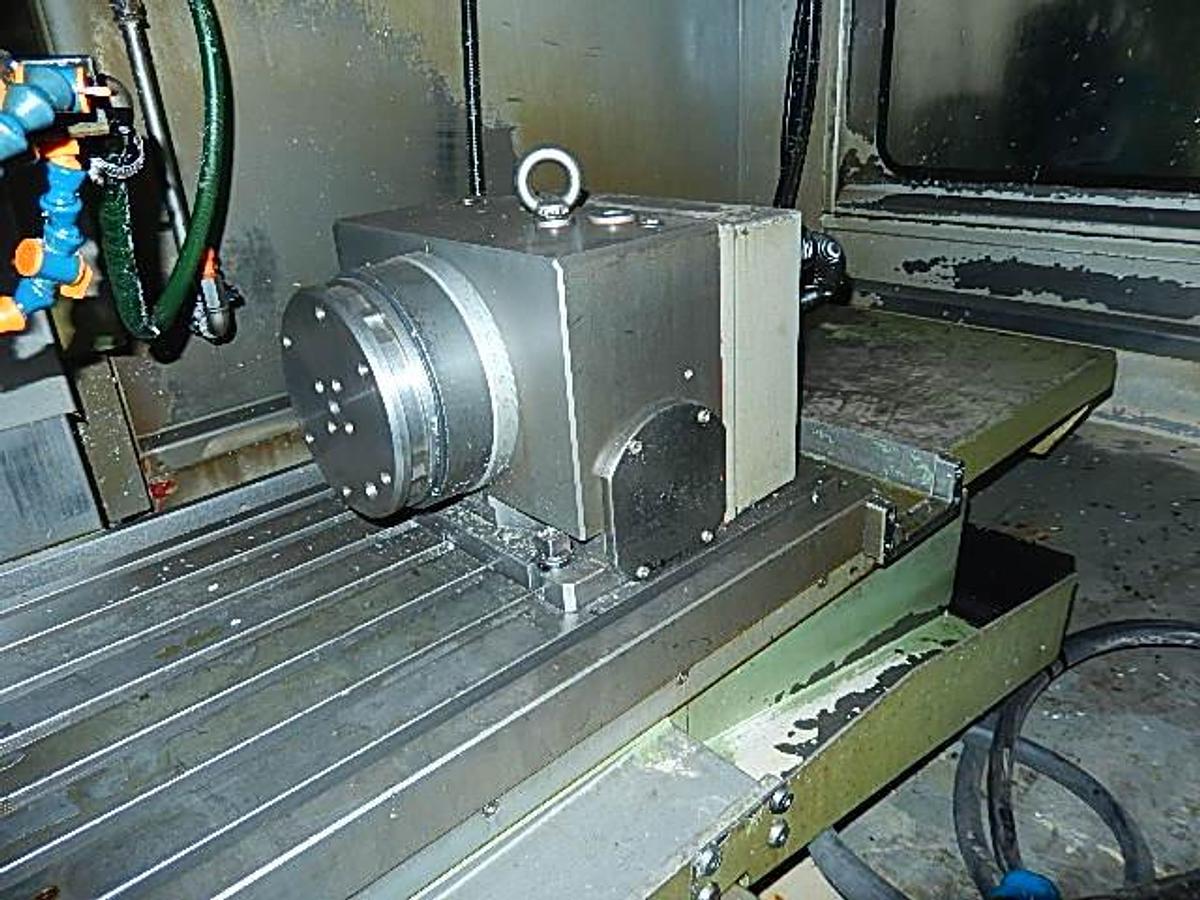

| Tischabmessungen | 1230 x 410 mm |
| Max. Werkstückgewicht | 250 kg |

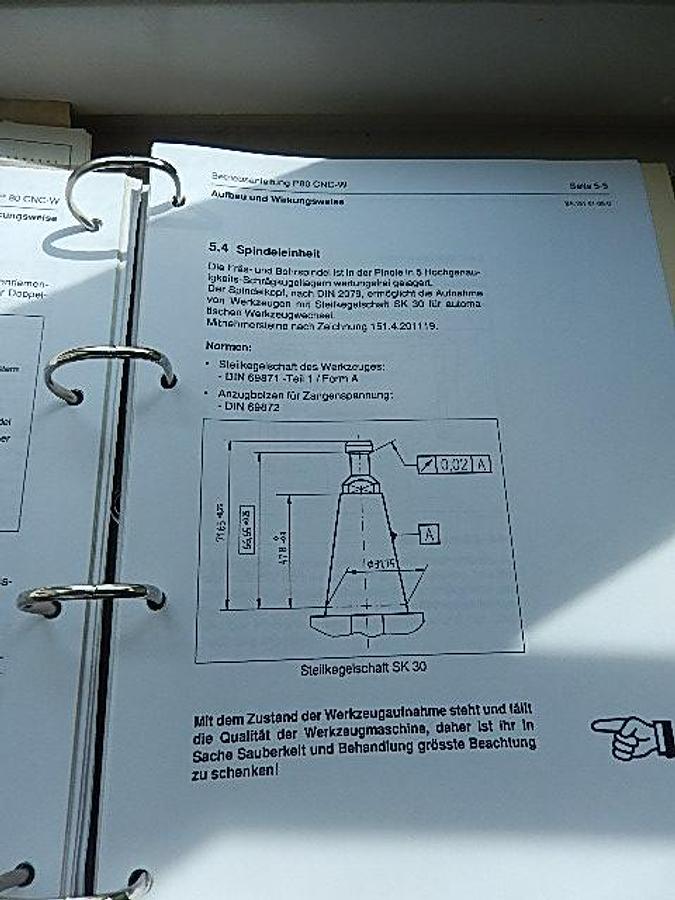

| Werkzeugaufnahme | SK 30 |
| Einzugskraft | 5000 N |
| Antriebsleistung | 5 KW |
| Max.Drehmoment | 80 Nm |
| Bohrleistung | 30 mm |
| Fräsleistung | 100 cm/min |
| Gewindeschneiden | 24 M |

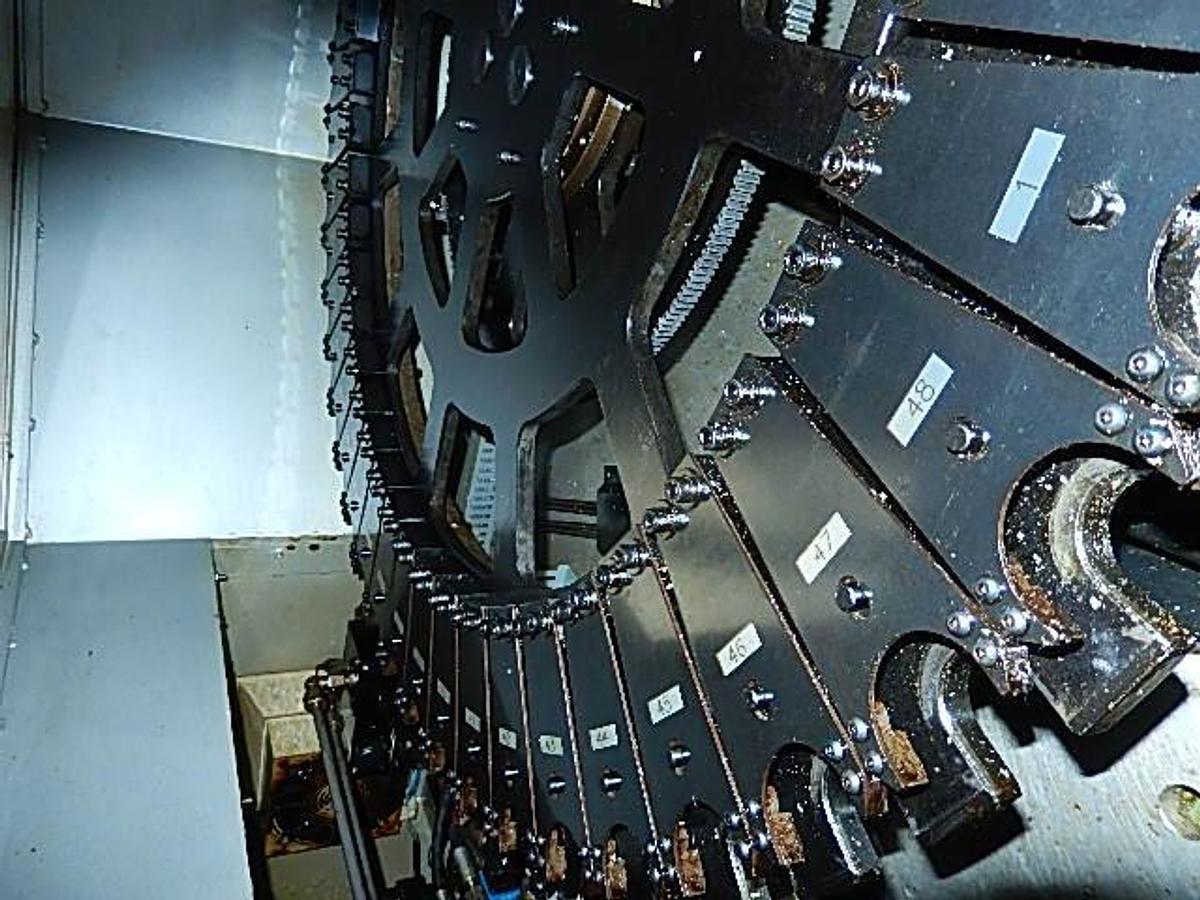

| Magazinplätze | 32 |
| Max.Werkzeug-Durchmesser | 63 mm |
| Max.Werkzeug-Länge | 270 mm |
| Max.Werkzeug-Gewicht | 3 kg |

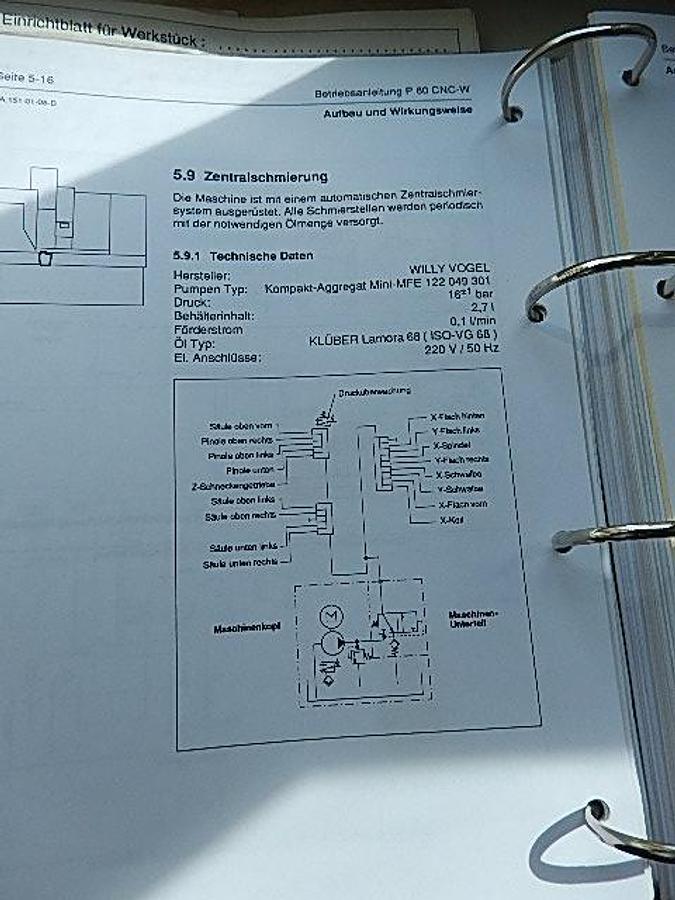

| Zentralschmierung | System Vogel |
| Betriebsspannung | 3x380/50 V/HZ |
| Gesamtanschlussleistung | 16 KW |
| Netzsicherung | 25 A |
| Steuerspannung | 24 V |
| Maschinenabmessungen | 2400 x 2500 x 2750 mm |
| Maschinengewicht | 3400 kg |
