CIPRES FILTR BRNO Odsávací a filtrační zařízení

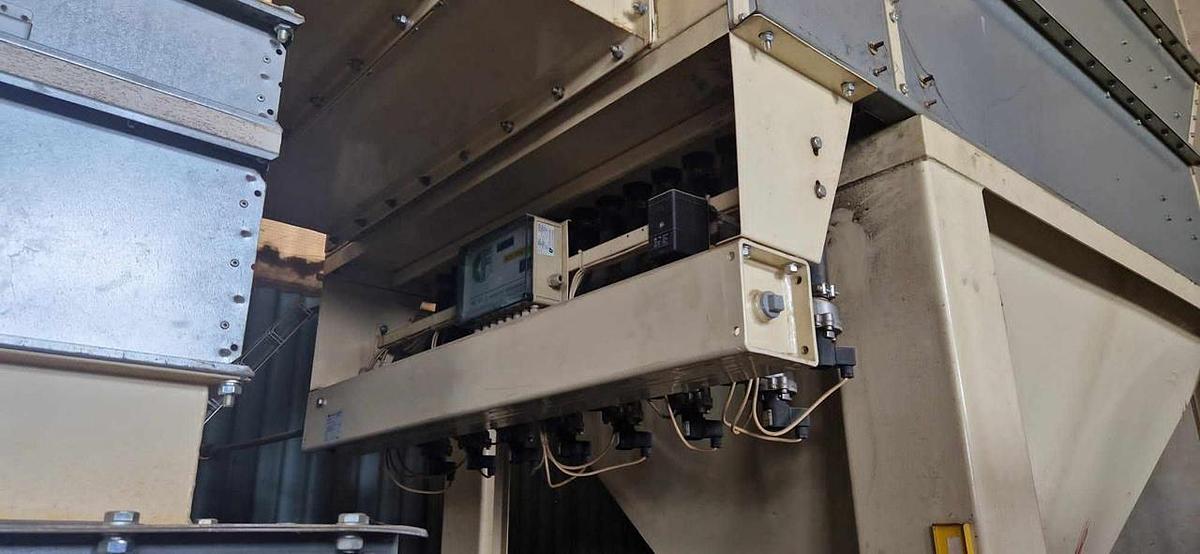

1. VŠEOBECNĚ Filtry CARM GH jsou kapsové filtry konstruovány jako automaticky se regenerující stacionární filtrační jednotky určené pro nejrůznější případy filtrace. Regenerace probíhá tlakovým výbuchem (0.6–0.7 MPa) a je řízena elektronicky. Tyto modely jsou používány v centrálních odsávacích a filtračních zařízeních jsou určeny i pro filtraci hořlavých prachů tvořících se ve výbušné atmosféře. Jsou vybaveny filtračními materiály z netkaných textilií které jsou na trhu. Pro běžné vzdušiny do 150 °C se používá filtrační tkanina z polyesterových vláken. Pro vyšší teploty vzdušiny do 200–240 °C se používá tkanina z aramidových nebo polyimidových vláken. Dále se mohou použít tkaniny se speciálními vlastnostmi (antistatické provedení hydrofobní či oleofobní úprava apod.). 3. FUNKCE FILTRU Prachová nasátá vzdušina je vedena do předodlučovací části proudí přes filtrační tkaninu kde jsou zachycovány nečistoty. Čistý vzduch proudí ven do vysokotlakého tubusu. Aby tento filtrační systém mohl pracovat nepřetržitě musí být filtrační médium průběžně regenerováno. K tomu dochází automaticky – tlakovým vzduchem protiproudem. Řídicí jednotka AOV určuje sepnutí ventilů. Nabuzením elektromagnetického ventilu do funkce se membránový ventil otevře a umožní vstup tlakového vzduchu přes nádobu do vysokotlakých trubek. Vysoký tlak je nasměrován do filtračních elementů čímž dojde k proplachu filtračního média a odstranění usazeného prachu který spadne do sběrné nádoby. Tento proces probíhá nepřetržitě pouze u jednotlivých elementů takže filtry mohou pracovat v trvalém provozu. Tento systém umožňuje zatížení filtračních ploch v hodnotách 4–7 cm/s výjimečně 3–4 cm/s. Garantované výstupní koncentrace odlučovaných částic jsou 1–10 mg/m3. Výsledky kontrolních měření realizovaných v praxi prokázaly že skutečné koncentrace se pohybují v rozmezí 1–5 mg/m3. Hladina akustického tlaku L_A je do 70 dB(A). Hladina akustického tlaku byla měřena na výstupu ventilátoru za podmínek volného prostoru ve vzdálenosti 2 m.
