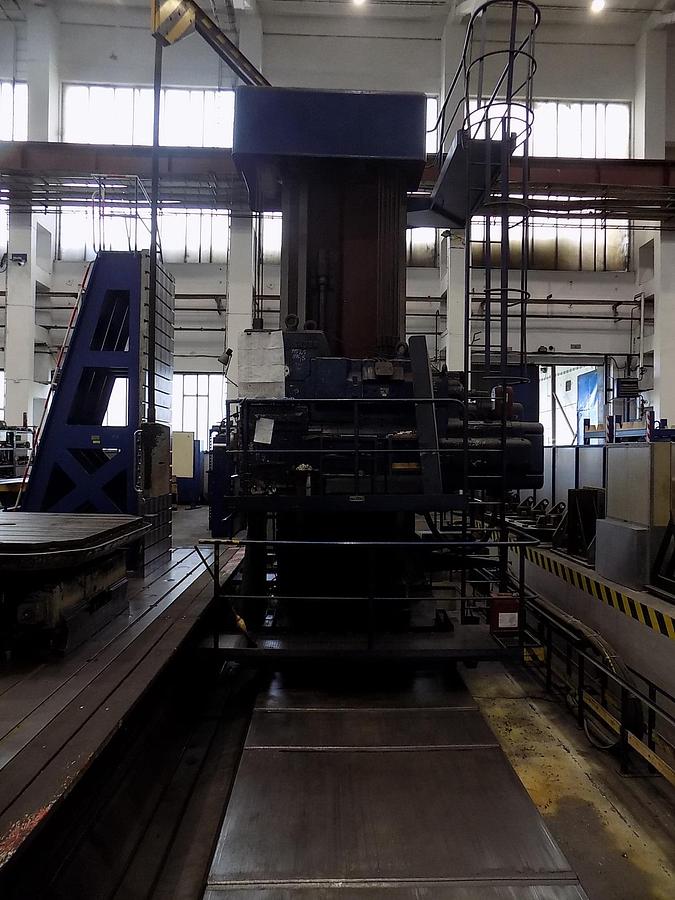

SKODA W 160 H
Umístění:Brno, Czech Republic
Popis
Pojezdy os:
Posuvy vrtací (vřeteno- pinola):
0.63+125 ot/min
6.3+1250 ot/min
12.5+2500 ot/min
Posuvy frézovací (vřeteník):
0.63+125 ot/min
6.3+1250 ot/min
20+4000 ot/min
Posuvy frézovací (stojan):
0.63+125 ot/min
6.3+1250 ot/min
25+5000 ot/min
Pro posuv stojanu a vřeteníku:
Stejnosměrný motor pro posuv vřetena a pinoly:
Výkon při max.otáčkách 5.4 kW
22 metrických závitů
Závada na ose Z
Specifikace
| Výrobce | SKODA |
| Modelka | W 160 H |
| Stav | Použitý |
| Skladové číslo | 3776 |
| Průměr vřetene | 160 mm |
| X | 6000 mm |
| Y | 3150 mm |
| W-osa (podélný pohyb vřetena) | 1250 mm |
| Kužel ve vřetenu | 100 mm |
| Výška lože | 550 mm |
| Max. moment na ose vřetena | 24500 Nm |
| Šířka vedení lože | 2000 mm |
| Max. hloubka vrtání vřetenem | 1600 mm |
| Nejnižší poloha osy vřetena nad vodící plochou lože | 1400 mm |
| Otáčky vřetena plynule v rozsahu | 1+800 ot/min |
| Rychlý posuv vrtací | 2500 mm/min |
| Rychlý posuv frézovací - vřeteník | 4000 mm/min |
| Rychlý posuv frézovací - stojan | 5000 mm/min |
| Výkon vřetena | 50 kW |
| Otáčky vřetena | 105+2700 ot/min |
| Výkon při max.otáčkách | 9 kW |
| Max.otáčky | 3000 ot/min |
| Celkový příkon stroje | 140 kVA |
| Stoupání v rozsahu | 0.5-12 mm |
| Půdorysná plocha stroje | 4950 x 4190 mm |
| Výška stroje | 8320 mm |
| Hmotnost | 68000 kg |
